leggi il paragrafo: modello del canale.Banda passante di un filtro.

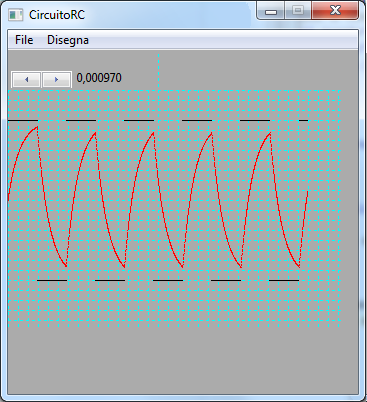

Nel seguente esempio si suppone di sollecitare il circuito con un segnale Onda Quadra e di rappresentare il grafico del segnale in uscita dal filtro. Si usa un componente wxSpinButton per variare il periodo dell'onda quadra.
Avviare un nuovo progetto wxDev-C++ basato su wxWidgets Frame. Salvarlo con il nome: CircuitoRC.
Sul frame collocare:
una barra dei menu,
un componente wxSpinButton, posizionandolo nella parte superiore del frame.
un componente wxStaticText, accanto al wxSpinButton.
Creare i due menu: File, contenente il comando "Esci", e Disegna, contenente il comando "Diagramma".
Alla proprietà Label del componente wxStaticText assegnare il valore 0.
Aggiungere una nuova unità al progetto, salvarla con nome Funzione.h.
class Funzione {
private:
double Periodo, Frequenza, Omega;
public:
Funzione(double T);
double f(double t);
double w();
void cambiaT(double T);
double leggiT();
};
Aggiungere una nuova unità al progetto, salvarla con nome Funzione.cpp.
#include "Funzione.h"
#include <math.h>
// ------- Il costruttore -----------
// riceve un double ed inizializza i campi bembro.
Funzione::Funzione(double T) {
Periodo = T;
Frequenza = 1/T;
Omega = 6.28/T;
}
// -------- ONDA QUADRA --------
// riceve un double che confronta con il
// semiperiodo, per restituire il valore del segnale
double Funzione::f(double t) {
int NrPer;
if (t > Periodo) {
NrPer = (int) (t/Periodo);
t = t - (double) (NrPer*Periodo);
}
if (t <= Periodo/2) return -10.0;
else return 10.0;
}
// funzioni di accesso ai campi membro.
// leggi Omega
double Funzione::w() {
return Omega;
}
// modifica il periodo.
void Funzione::cambiaT(double T) {
Periodo = T;
Frequenza = 1/T;
Omega = 6.28/T;
}
// leggi il periodo.
double Funzione::leggiT() {
return Periodo;
}
Aggiungere una nuova unità al progetto, salvarla con nome circuitoRC.h.
class circuitoRC {
private:
double R, C;
double dt, tau;
public:
circuitoRC(double, double);
double leggiTau(){return tau;}
double leggidt(){return dt;}
};
Aggiungere una nuova unità al progetto, salvarla con nome circuitoRC.cpp.
#include "circuitoRC.h"
// --------- il costruttore -------------------
// riceve come parametri i valori della resistenza e della capacità
// con questi valori calcola la costante di tempo e calcola l'ampiezza di
// un intervallo di durata 1/100 della costante di tempo.
circuitoRC::circuitoRC(double Ohm, double Farad) {
R = Ohm;
C = Farad;
tau = R*C;
dt = tau/100;
}
I metodi della classe Frame devono poter accedere alla classe Funzione, per questa ragione creare un riferimento ad un oggetto di classe Funzione tra i campi membro della classe CircuitoRCFr.h
Nel file CircuitoRCFrm.h cercare l'intestazione della classe ed inserire una sezione public con la dichiarazione del riferimento all'oggetto di classe Funzione:
class CircuitoRCFrm : public wxFrame { public: Funzione *F; private: DECLARE_EVENT_TABLE();
In questo modo si è creato un puntatore ad un oggetto Funzione. Per creare l'oggetto a cui punta F aprire il file CircuitoRCApp.cpp. Osservare che viene creato un oggetto frame. Subito dopo creare l'oggetto Funzione ed assegnare ad F il puntatore a questa istanza:
bool CircuitoRCFrmApp::OnInit() { CircuitoRCFrm* frame = new CircuitoRCFrm(NULL); frame->F = new Funzione(0.00002); SetTopWindow(frame);
Nel File CircuiRCApp.cpp aggiungere la linea:
#include "Funzione.h"
Nel file CircuitoRCFrm.cpp inserire le due linee:
#include "circuitoRC.h" #include "Funzione.h"
Selezionare il componente wxSpinButton. Nella scheda Eventi associare un gestore all'evento onUp:
void CircuitoRCFrm::WxSpinButton1Up(wxSpinEvent& event) { // insert your code here wxString str = WxStaticText1->GetLabel(); // converte la stringa in double double n = wxAtof(str); n = F->leggiT(); if (n<100) n+=0.00005; else return; F->cambiaT(n); // dopo l'incremento converte il double in stringa str = wxString::Format(wxT("%f"), n); WxStaticText1->SetLabel(str); }
Il gestore di evento legge il valore della label (nella scheda Proprietà fissare a 0 il valore della proprietà Label), lo converte in un double, legge il periodo, e se è minore di 100 lo incrementa e lo aggiorna nell'istanza di F.
Nella scheda Eventi del wxSpinButton associare un gestore all'evento onDown:
void CircuitoRCFrm::WxSpinButton1Down(wxSpinEvent& event) { // insert your code here wxString str = WxStaticText1->GetLabel(); // converte la stringa in double double n = wxAtof(str); n = F->leggiT(); if (n>0) n-=0.00005; else return; F->cambiaT(n); // dopo l'incremento converte il double in stringa str = wxString::Format(wxT("%f"), n); WxStaticText1->SetLabel(str); }
Disegnare la griglia su cui verrà rappresentato il grafico. La funzione riceve il parametro dc per disegnare sul device context.
void griglia(wxClientDC &dc) {
dc.Clear();
wxPen pen(*wxCYAN, 1, wxDOT); // penna rossa - spessore 1 - tratteggiata
dc.SetPen(pen);
for (int x=0; x<340; x+=10)
dc.DrawLine(x,40,x,280);
for (int y=40; y<280; y+=10)
dc.DrawLine(0,y,380,y);
}
Selezionare la barra dei menu. Nella scheda Proprietà clic sulla riga Edit Menu Items. Espandere il menu Disegna e aggiungere un gestore di evento associato alla voce di menu "Diagramma". Aprire il file CircuitoRCFrm.cpp e completareil gestore di evento:
void CircuitoRCFrm::Mnudiagramma1006Click(wxCommandEvent& event) { // insert your code here wxClientDC dc(this); wxPen pen(*wxRED, 1); // penna rossa - spessore 1 dc.SetPen(pen); griglia(dc); int YAscisse, XOrdinate, AsseOrdinate, X, Y, y; double scalaX, scalaY, t, Vu, derivata, dVu, tMax; circuitoRC *C; C = new circuitoRC(10.0, 0.00002); tMax = C->leggiTau()*25; scalaX=300.0/(tMax); scalaY=200.0/25.0; Vu=0.0; derivata=(F->f(0)-Vu)/C->leggiTau(); YAscisse=150; AsseOrdinate=150; XOrdinate=200; dc.DrawLine(0,YAscisse,400,YAscisse); dc.DrawLine(AsseOrdinate, 240,AsseOrdinate,0); for (t=0.0; t<=tMax; t+=C->leggidt()){ X = (int) (scalaX*t); y = (int) (F->f(t)*scalaY)+YAscisse; dc.SetPen(*wxBLACK); dc.DrawPoint(X,y); dc.SetPen(*wxRED); y=(int)(scalaY*Vu+YAscisse); dc.DrawPoint(X,y); dVu = derivata*C->leggidt(); Vu = Vu + dVu; derivata=(F->f(t)-Vu)/C->leggiTau(); } }
Esercizi.
Modificare il segnale dato in ingresso al filtro in un segnale sinusoidale e, se necessario, tarare la griglia per inviduare la banda passante del filtro.
